Комплект автоматики для распашных ворот CAME ATI3000A combo KIT (A3000A KIT) — самое популярное решение для автоматизации стандартных распашных ворот частного дома. Два линейных самоблокирующихся привода A3000A, отдельный блок управления ZF1N, встраиваемый радиоприёмник AF43S и пульт-брелок TOP44RBN. Рассчитан на створки весом до 800 кг и шириной до 3 метров при интенсивности 50%. Ходовой винт с двигателем 230В, червячная передача с самоблокировкой, бронзовая втулка в масляной ванне — механика, проверенная на сотнях тысяч объектов по всей России. Гарантия 3 года. Комплект поставляется без лампы и фотоэлементов — при необходимости добавляются отдельно.

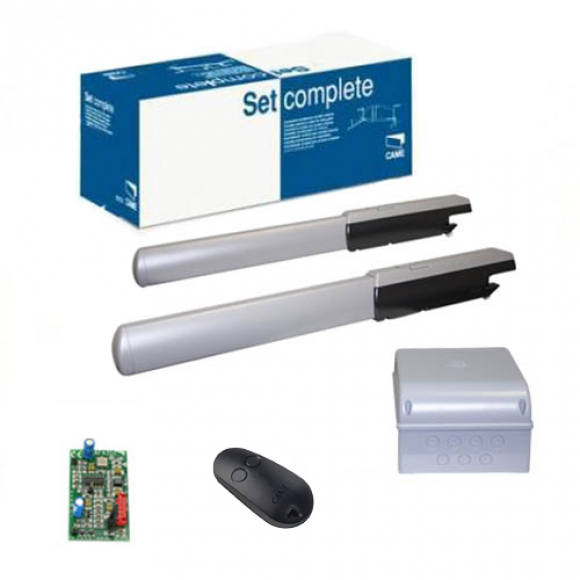

Состав комплекта CAME ATI3000A combo KIT (A3000A KIT)
| Позиция | Описание | Кол-во |
|---|---|---|
| Came 001A3000A | Линейный самоблокирующийся привод 230В, ход 300 мм, IP44, 793×126×88 мм | 2 шт. |
| CAME 002ZF1N | Блок управления 230В для 2-х приводов, трансформатор для периферии 24В, ABS-корпус | 1 шт. |
| Came 001AF43S | Встраиваемый радиоприёмник 433,92 МГц, монтируется в блок ZF1N | 1 шт. |
| CAME TOP44RBN | 4-канальный пульт-брелок 433,92 МГц (код TAM/TOP), дальность до 150 м | 1 шт. |
| Монтажный набор | Монтажные пластины, кронштейны с регулировкой угла, все болты, гайки, ключи разблокировки, инструкция на русском | компл. |
— Фотоэлементы (CAME DIR10, DIR20, DIR30 и др.) — безопасность при въезде и выезде
— Сигнальная лампа (CAME KLED 230В) — световая индикация движения ворот
— Антенна (CAME TOP-A433N) — для увеличения дальности радиосигнала
— Электрозамок (CAME Lock 82) — рекомендуется при ширине ворот 2,5–3 м
— Дополнительные пульты — для всех пользователей объекта (до нескольких десятков)
Технические характеристики CAME A3000A (привод)
| Параметр | Значение |
|---|---|
| Тип привода | Линейный, самоблокирующийся |
| Питание мотора | 230 В AC |
| Максимальный вес створки | 800 кг (при ширине ≤2 м) / 400 кг (при ширине 3 м) |
| Максимальная ширина створки | 3 м |
| Интенсивность | 50% |
| Мощность / ток | 150 Вт, 1,2 А |
| Толкающее усилие | 400–3000 Н |
| Время открывания 90° | 19 сек |
| Ход ходового винта | 300 мм |
| Угол открывания | 90° |
| Монт. расстояние С (max) | 60 мм |
| Конденсатор | 10 мкФ |
| Передаточное отношение | 1/36 |
| Редуктор | Планетарный + червячная передача, бронзовая втулка, масляная ванна |
| Термозащита | 150°C |
| Степень защиты | IP44 |
| Диапазон температур | -20°C ... +55°C |
| Габариты | 793 × 126 × 88 мм |
| Самоблокировка | Да |
| Страна производства | Италия |
Разблокировка при отключении света: открыть маленькую дверцу в верхней части привода, вставить и повернуть ключ — и ворота открываются вручную. Ключ в комплекте, порядок действий — параграф 5.6 инструкции.
Вес и ширина: 800 кг и 3 м — нельзя одновременно. При ширине 2 м — до 800 кг. При ширине 3 м — до 400 кг. Таблица зависимостей — параграф 2.2 инструкции.
Как далеко можно ставить блок от розетки: до 30 метров кабелем H05RN-F сечением 2,5 мм². Схема подключения — в инструкции на ZF1N, страница 5.
Сколько пультов можно добавить: радиоприёмник AF43S поддерживает хранение нескольких десятков пультов с частотой 433,92 МГц (код TAM или TOP).
Запчасти доступны: бронзовая втулка (119RID201), конденсатор 10 мкФ (119RIR295), двигатель (119RID109) — всё есть в продаже отдельно.
Функционал блока управления ZF1N
Управление движением
Синхронное и последовательное открывание двух створок. Регулируемая задержка второй створки при закрывании — исключает столкновение. Функция автоматического закрывания с настройкой времени паузы. Регулировка усилия на трансформаторе (4 ступени).
Безопасность и периферия
Самодиагностика устройств безопасности перед каждым открыванием. Подключение фотоэлементов 24В (до 2-х пар). Выход для сигнальной лампы 230В. Управление электромеханическим замком (для ворот внутрь). Подключение кнопки открытия и замкового переключателя.
Радиоуправление
Радиоприёмник AF43S встраивается в блок ZF1N. Поддерживает все пульты CAME 433,92 МГц с кодировками TAM и TOP — легко добавить нужное число брелоков. Возможна замена на приёмник 868 МГц для объектов вблизи источников помех.
CAME ATI 5000 (арт. 1099) — до 1000 кг, до 5 м → Нужна интенсивность выше 50% — более 15–20 открываний в час? AXO 4 — 24В, 100% интенсивность, токовая защита ESM, резервное питание. Для жилых комплексов и офисных въездов.
CAME AXO 4 (арт. 1563) — 24В, 100%, токовая защита → Столбы широкие — расстояние С больше 60 мм? При кирпичных или бетонных столбах A3000A не встанет. Рычажный FERNI 40230 с С до 380 мм решает эту задачу.
CAME FERNI 40230 (арт. 1443) — рычажный, С до 380 мм → Нужен скрытый монтаж? Единственное решение — подземный FROG-A KIT: монтируется в короб, снаружи не виден, IP67.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67 →
Почему выбирают CAME ATI3000A combo KIT
- Самый популярный комплект CAME для распашных ворот на российском рынке — огромная база монтажников, запчастей и инструкций в открытом доступе.
- Пульт и радиоприёмник в комплекте: ворота открываются с брелока сразу после монтажа — без доплат за базовое радиоуправление.
- Самоблокировка червячной передачей: ворота не откроются без ключа разблокировки — дополнительный замок не нужен при ширине до 2 м.
- Планетарный редуктор + бронзовая втулка в масляной ванне: проверенная механика с ресурсом 10+ лет при правильном обслуживании.
- Механические концевые выключатели: настройка без программирования — выставил физически и готово, не нужно обучать путь и вводить коды.
- Блок ZF1N поддерживает 2 пары фотоэлементов, сигнальную лампу, замок и кнопку — всё необходимое для полной системы безопасности.
- Запчасти всегда доступны: бронзовая втулка (119RID201), конденсатор (119RIR295), двигатель (119RID109) — ремонт через 3–5 лет экономически оправдан.
- Реально работает до -30°C несмотря на заявленные -20°C — подтверждено монтажниками в северных регионах. Ключевое условие — пластичная литиевая смазка.
- Открывание внутрь и наружу без смены модели: один привод для обоих случаев, не нужно выбирать DX или SX.
- Официальные поставки CAME (Италия), гарантия 3 года, широкая сервисная сеть по всей России.
